CTQ4SF Series Dual Power Automatic Transfer Switch

Home / Products / Automatic Transfer Switch / CTQ4SF Series Dual Power Automatic Transfer Switch

  • CTQ4SF Series Dual Power Automatic Transfer Switch
  • CTQ4SF Series Dual Power Automatic Transfer Switch
  • CTQ4SF Series Dual Power Automatic Transfer Switch
  • CTQ4SF Series Dual Power Automatic Transfer Switch
Zhejiang Chengtong Electric Power Technology Co.,Ltd.

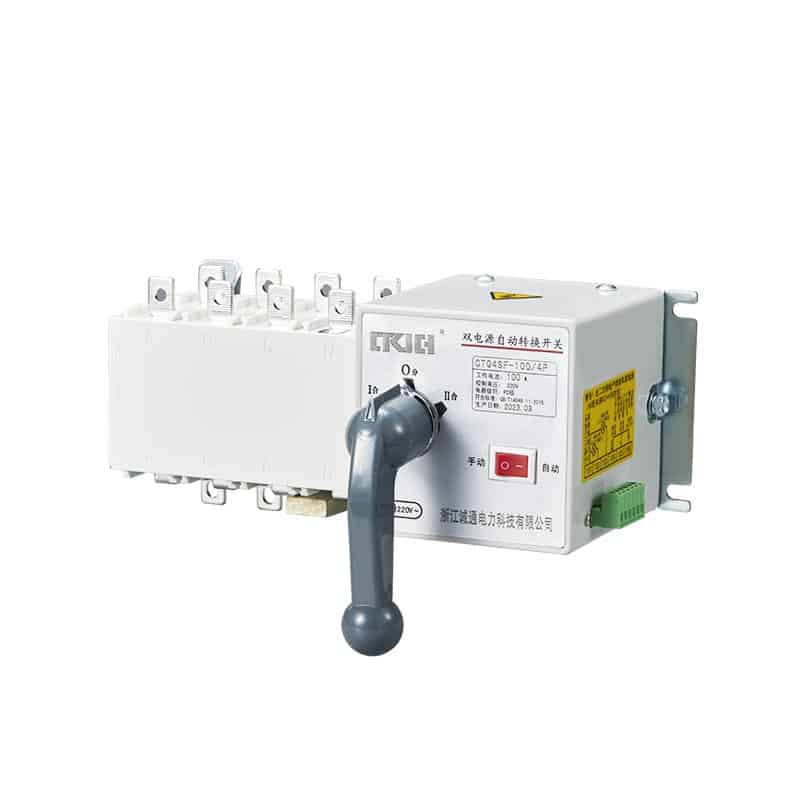

CTQ4SF Series Dual Power Automatic Transfer Switch

Model: CTQ4SF-100/CTQ4SF

1.It is a component to control the two-line power supply transfer in the power system;
2.It is widely used in the sites where have higher requirements on the power stability and power safety such as hospital, intelligent building, school, government agency and so on. It can intelligently control the power transfer and reduce the blackout waiting time. It can ensure the safety and stability of electricity consumption to the maximum extent.

Read More
PREV：CTGLZ2 Series Load Isolator Disconnector Switch NEXT：No next article
  • Product Details
  • FAQ
Conventional heating current Ith (A) 20 25 40 63 80 100 125 160 250 400 630 800 1000 1250 1600 2000 2500 3200
Rated insulation voltage Ui(V) 500 800
Rated impulse withstand voltage Uimp(kV) 6 8
Rated working voltage Ue(V) AC400
Rated short-circuit making capacity(kA) 8 26 67
Rated limit short-circuit current Is (kA) 50 70 100 120
Transfer time I-II or II-I (s) 2 0.6 0.6 1.2 1.8 2.4
Rated power(W) Start 300 325 355 440 440 600
Nomal 55 62 74 90 98 120

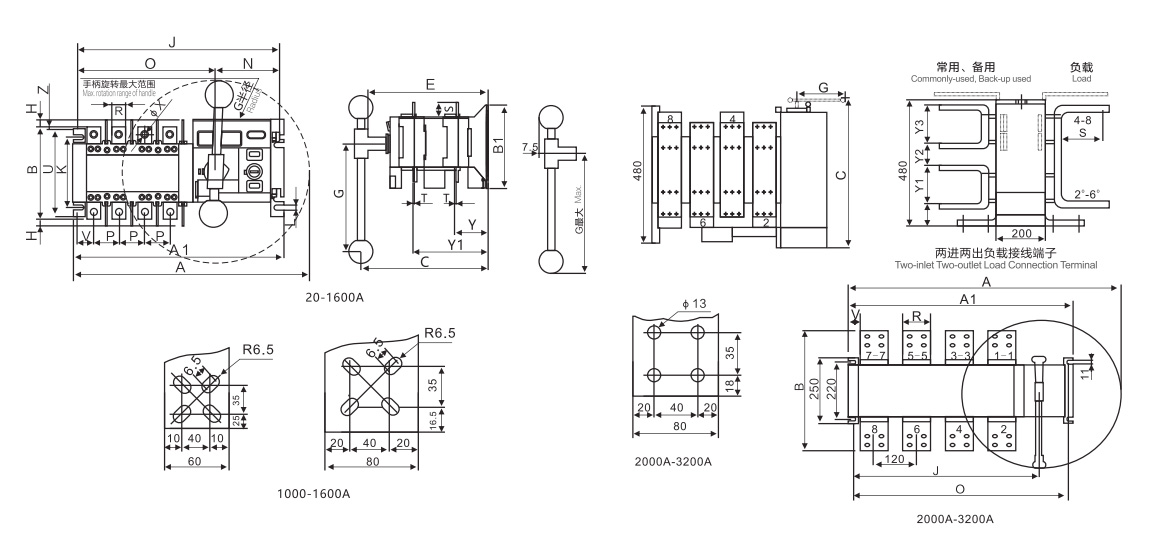

Specification Contour and installation size Switch installation Connecting terminal
A A1 B B1 C E G H J K L N 0  P R S T U V ΦX Y YI Z
20-100A 280  244  107  103  150  140  115  19  226  84  7  83.5  142.5  30  14  18  2.5  103  13  6  41.5  93  2
225-160A 360  303  135  142  213  200  145  10  285  117  7  93  192  36  20  25  3.5  127  21  9  55.5  127.5  4
250A 420  362  159  142  213  200  145  6  343  103  7  97  250  50  25  28  3.5  141  29  11  58  131.5  9
400A/3P 530  370  234  222  286  275  245  20  365  179  9  97  268  65  32  37  5  222  38  11  83  193  6
400A/4P 590  430  234  222  286  275  245  20  425  179  9  97  328  65  32  37  5  222  38  11  86  193  6
630A/3P 530  370  250  222  286  275  245  20  365  179  9  97  268  65  40  45  6  222  38  11  83.5  193.5  14
630A/4P 590  430  250  222  286  275  245  20  425  179  9  88  328  65  40  45  6  222  38  11  83.5  193.5  14
800-1000A/3P 785  520  328  250  351  340  360  20  503  220  11  88  415  120  60  64  8  250  59  13  109  109  39
800-1000A/4P 1080  634  328  250  351  340  540  20  617  220  11  88  529  120  60  64  8  250  59  13  109  109  39
1250A/3P 785  520  336  250  351  340  360  20  503  220  11  88  415  120  80  68  8  250  59  13  109  109  43
1250P/4P 1080  634  336  250  351  340  540  20  617  220  11  88  529  120  80  68  8  250  59  13  109  109  43
1600A/3P 785  520  336  250  351  340  360  20  503  220  11  88  415  120  80  68  10  250  59  13  110  110  43
1600A/4P 1080  634  336  250  351  340  540  20  617  220  11  88  529  120  80  68  10  250  59  13  110  110  43

Specification A A1 B C G J O  R S T V Y1 Y2 Y3
 2000A/3P 785  535  426  560  360  408  490  80  81  10  30  113  121  113
 2000A/4P 1080  650  426  560  540  523  605  80  81  10  30  113  121  113
 2500A/3P 785  535  433  560  360  408  490  80  81  10  30  118  116  118
 2500A/4P 1080  650  433  560  540  523  605  80  81  15  30  118  116  118
 3200A/3P 785  535  443  560  360  408  490  80  81  20  30  123  111  123
 3200A/4P 1080  650  443  560  540  523  605  80  81  20  30  123  111  123
