CTC9

Model: CTC9
Read More
PREV：CJX2 NEXT：No next article
  • Product Details
  • FAQ
Model CTC9-09 CTC9-12 CTC9-18 CTC9-25 CTC9-32 CTC9-40 CTC9-50 CTC9-65 CTC9-80 CTC9-95
Poles 3P
Main contact 3NO
Rated insulation voltage (Ui)(V) 690V
Rated operating voltage (Ue)(V) 380/400V;660/690V
Rated thermal current(Ith),AC-1 20  20  32  40  50  60  80  80  125  125
Rated working
current le(A)		 AC-3,380/400V 9  12  18  25  32  40  50  65  80  95
AC-3,660/690V 6.6  8.9  12  18  22  34  39  42  49  49
AC-4,380/400V 3.5  5  7.7  8.5  12  18.5  24  28  37  44
AC-4,660/690V 1.5  2  3.8  4.4  7.5  9  12  14  17.3  21.3
Rated operational
power Pe(kW)		 AC-3,380/400V 4  5.5  7.5  11  15  18.5  22  30  37  45
AC-3,660/690V 5.5  7.5  10  15  18.5  30  33  37  45  45
AC-4,380/400V 1.5  2.2  3.3  4  5.4  7.5  11  15  18.5  22
AC-4,660/690V 1.1  1.5  3  3.7  5.5  7.5  10  11  15  18.5
Mechanical  life(x10³times) 1200  1000  900  650
Electrical life(x10³times) AC-3 110  90  65
AC-4 22  22  17  11
Frequency of operation (time/h) AC-3 1200  600
AC-4 300  300
Alowed control circuit voltage Operation (85%~110%)Us
Release (20%~75%)Us
Built-in auxiliary contact 1NO+1NC

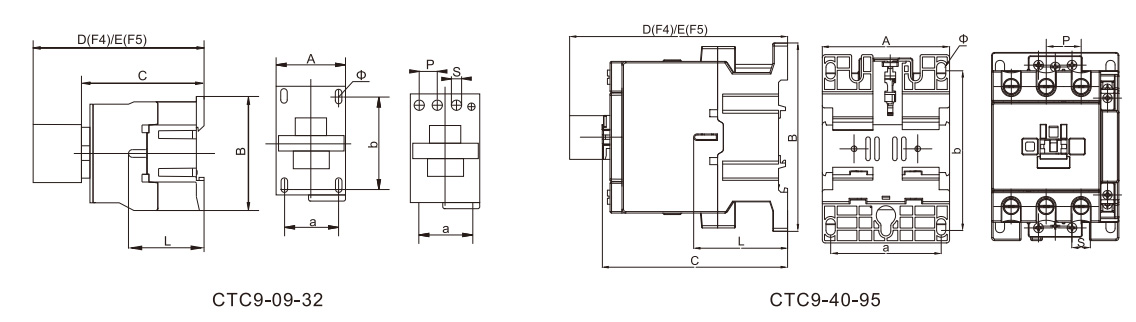

Model A Max B Max C Max D Max E Max a b ∅ L P S
CTC9-09-18 45  74.5  87  120  124  34.5  50/60 4.5  51  11  10.5
CTC9-25-32 56  87  98.6  132  136  40  61.5  4.5  59.3  14.2  13
CTC9-40-65 75  127  118  151.1  155  63.5  105  6  63.2  20  14
CTC9-80-95 86  126.5  126.5  158.5  162.5  74.5  105  6  63.2  23.5  17.5
